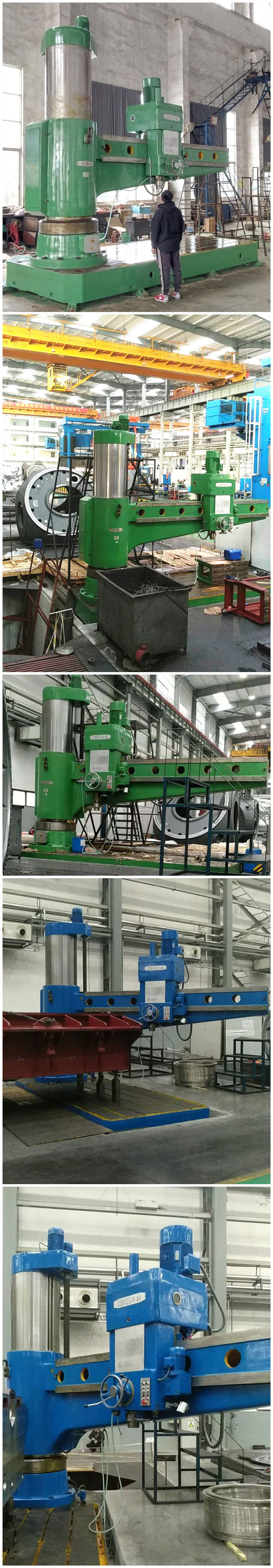

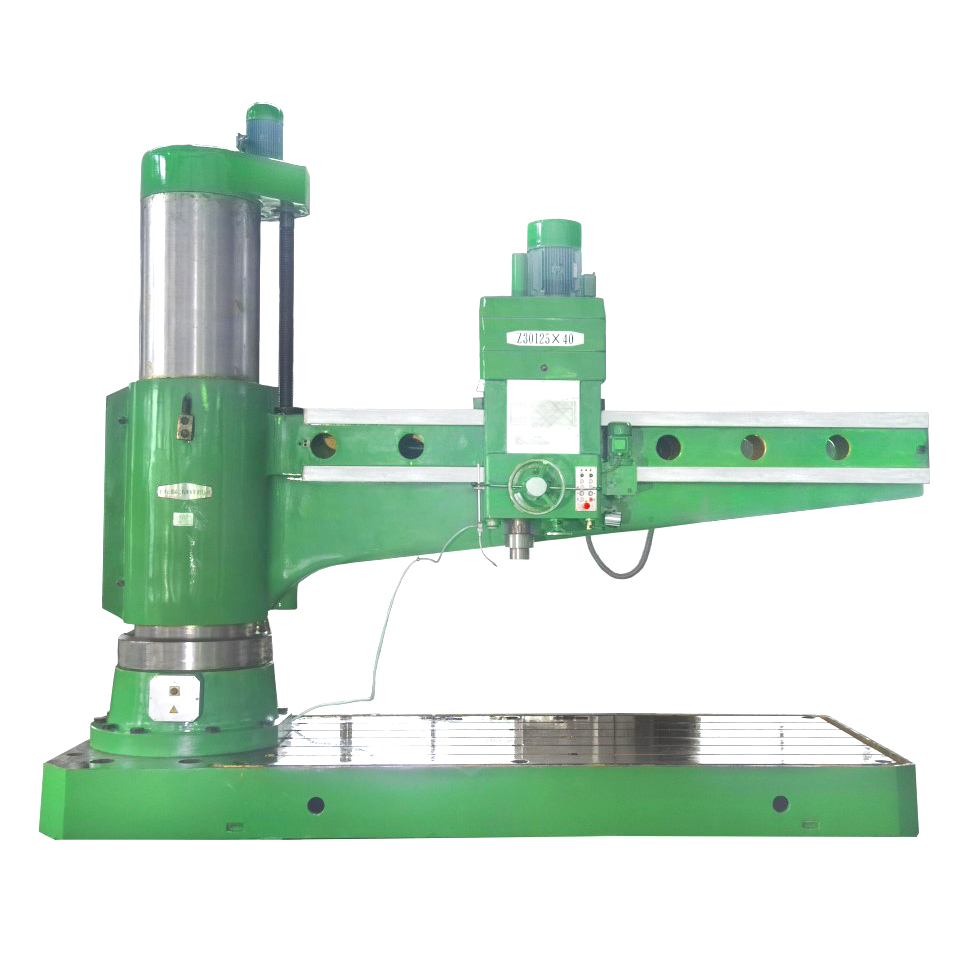

Z30125×40型搖臂鉆床，是參照國際標準設計制造成功的多功能新系列產品，機床采用液壓預選變速；主軸箱，搖臂，立柱均由液壓夾緊；主軸正反轉，停車（制動），空檔用一個手柄操作。它具有性能完善，使用安全，可靠，方便，易于維修，精度高，剛性好，壽命長等優點。用來鉆孔，擴孔，鉸孔，攻螺紋和鏜孔。廣泛適用于機械加工各部位。
一．技術參數
1、最大鋼件鉆孔直徑125 Mm
2、主軸中心線至立柱母線距離 最大4000 Mm；最小600 Mm。
3、主軸端面至底座工作面距離最大2500 Mm；最小700 Mm。
4、搖臂升降距離1800 Mm
5、搖臂升降速度0.6m/min
6、搖臂回轉角度+180°
7、主軸圓錐孔 米制 80。
8、主軸行程560 Mm。
9、主軸箱水平移動距離3400Mm。
10、主軸允許最大扭轉力矩3200N·m
11、主軸允許最大進給抗力50kN
12、主軸轉速級數22。
13、主軸變速范圍6.3-800 R/min
14、主軸進給量級數16
15、主軸進給量范圍0.06-3.2 Mm/r
16、主電機功率18.5 Kw
17、電壓380 V
18、機床重量28000 Kg
19、機床輪廓尺寸(長*寬*高)5945*1950*4900mm
二、機床主要結構及性能特點
1、機床主要部分
機床主要由：主軸變速傳動機構、主軸進給變速機構、主軸進給及操縱機構、主軸箱夾緊機構、主軸及平衡機構、立柱夾緊機構、搖臂升降及夾緊機構、液壓系統等組成。
2、結構布局
Z30125×40型搖臂鉆床采用傳統的搖臂鉆床結構方式。性能及特點：
1）、采用液壓變速機構，可節省輔助時間；
2）、主軸正反轉、停車（制動）、變速、空檔用一個手柄控制，操縱輕便；
3）、所有操縱手柄集中安放在很方便的部位，操縱輕便；
4）、主軸箱移動及搖臂回轉輕便、靈活；
5）、主軸箱、搖臂、內外柱采用液壓驅動菱形塊夾緊機構，夾緊力大，夾緊前后主軸位移量小，同時主軸箱內外柱可單獨或聯合夾緊放松；
6）、搖臂上導軌、主軸套筒及內外柱回轉滾柱配合面等處，均進行表面游淬火處理，可延長機床使用壽命；
7）、有完善的安全保護裝置和外柱防護裝置。例如搖臂升降有保險機構，主軸有限位保險，主傳動超扭矩摩擦保險離合器，進給有鋼球保險離合器，外柱有防塵圈，電源接地等，可以保證機床安全工作；
8）、電器箱蓋翻蓋方式的改變，使電器的安裝和維修更加方便，外觀更具觀賞性；
9）、電路更改走線方式，電器操作按鈕集中安置，這使此機床更加安全，操作更加方便。
4．安全防護
機床的安全及防護符合GB15760金屬切削機床安全防護通用技術條件。機床電氣按照GB/T5226.1-96“工業機械電氣設備通用技術條件”要求進行。
二．裝 箱 單
序號
規格與型號
名稱
數量
備注
一 主機
1
Z30125×40搖臂鉆床
1臺
二 技術文件
使用說明書
1份
2
合格證明書
3
裝箱單
三 附件及工具
1250×800×650mm
工作臺
1件
在機床上
M24；GB6170-86
I型六角螺母
4件
M36；GB6170-86
6件
4
M24×130；GB37-88
T型槽用螺栓
5
M36×540；GB799-88
地腳螺栓
8件
6
24；GB97.2-85
平墊圈
7
6、5； SZS S81-1
退套楔
8
4；SZS S81-1
9
80；SZS S81-1
10
5×3；SZS S82-1
帶有莫氏錐度的短變徑套
11
5×4；SZS S82-1
12
6×4；SZS S82-1
13
6×5；SZS S82-1
14
80×6；SZS S82-1
15
90；SZS R99-1
機油槍
16
40；SZSJ29-9
吊環
2件
四 備件
8；SZS G91-2
墊
10件
10；SZS G91-2
5件
12；SZS G91-2
五 易損件
9×1.9；G51-2
O形圈
11×1.9；G51-2
13×1.9；G51-2
三．機床的主要配置（產地）
1.電機 丹東山川 西安西馬 南京特控
2.軸承 哈爾濱軸承廠
3.絲桿 自產
4.電器 正泰，德力西
